Architectural coatings

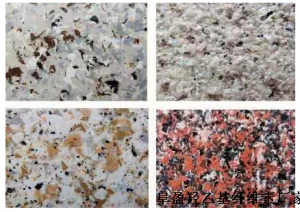

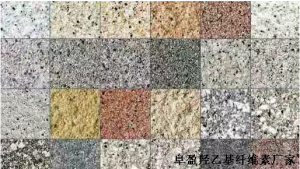

水包水多彩涂料中羥乙基纖維素是添加劑，水包水多彩漆作為外墻涂料能代替花崗巖等石材，減少對天然石材的開采
，對環(huán)境起到保護作用，同時避免了因天然石材的脫落而帶來的危險，以“高雅
水包水多彩涂料有多種體系
水包水多彩漆的基本原理
多彩水性涂料的技術(shù)關(guān)鍵是理想的色粒子形成以及懸浮在連續(xù)相中的穩(wěn)定性
羥乙基纖維素醚（HEC）的主鏈是由脫水葡萄糖基通過β-1,4?糖苷鍵鏈接而成
，每個基團含有三個羥基，可以通過化學反應(yīng)被羥乙氧基取代而生成羥乙基纖維素醚。?羥乙基纖維素醚的化學結(jié)構(gòu)式保護膠保護膠是化學合成的鋰皂石，呈直徑30nm、厚度1nm的圓狀納米顆粒，片層表面帶有負電荷

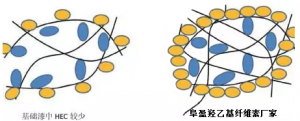

羥乙基纖維素醚HEC與保護膠在水性體系發(fā)生交聯(lián)
羥乙基纖維素醚用量對滲色和后增稠的影響
纖維素醚是制備多彩涂料的關(guān)鍵材料
隨著250BR用量的增加
不同種類的纖維素醚對色粒形態(tài)及滲色的影響
選取六種不同維素醚制作多彩基礎(chǔ)漆
用這六種纖維素醚調(diào)制粘度相當?shù)幕A(chǔ)漆
有交聯(lián)作用外

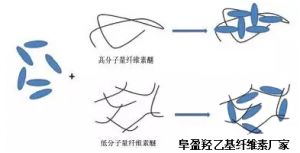

對于羥乙基纖維素醚，隨著纖維素醚分子量的增大，在相同造粒條件下
，色粒逐漸變長、變厚。一方面是因為高分子量的纖維素醚分子量較長，在相同的造粒條件下從色情況來看
而在基礎(chǔ)漆粘度相同的情況下
，分子量高的纖維素醚添加量較少，羥基的含量也相應(yīng)的較少，并且自由移動度相對較差，因此在色點表面不能形成致密的膜，有滲色現(xiàn)象。不同的纖維素醚用量對多彩涂料后增稠的影響

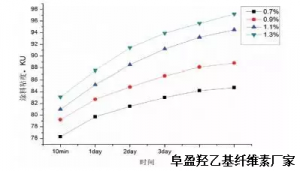

在基礎(chǔ)漆中添Natrosol?250HBR?的量分別為0.7%、0.9%
基礎(chǔ)漆中250HBR?的含量越高
，多彩成品漆的起始粘度越高，在基礎(chǔ)含量為1.3%?的成漆的起始粘度比基礎(chǔ)漆為0.7%?的成品漆粘度高大約7KU
由于物理外力的作用
交聯(lián)反應(yīng)，起到增稠作用
品多彩漆的起始粘度就越高。常溫下放置一周
，基礎(chǔ)漆中纖維素醚為0.7%?和0.9%的成品多彩涂料的粘度增加平緩
，5?天后粘度趨于平穩(wěn)。而基礎(chǔ)漆中纖維素為1.1%?和1.3%?的成品多彩涂料粘度變化曲線較陡
，5?天后增稠較為嚴重。這是可能是因為在造粒后的儲存過程中，250HBR?含量較多的基礎(chǔ)中沒有和保護膠?反應(yīng)的自由羥乙基纖維素醚分子鏈較多
，平衡后更容易緩慢的滲到連續(xù)相中
，引起較為嚴重的后增稠。不同種類的纖維素醚對多彩涂料后增稠的影響
羥乙基纖維素醚相比
，用疏水改性羥乙基纖維素醚增稠的多彩涂料起始粘度較低，且粘度增加較為平緩，4?天后，多彩涂料的粘度基本穩(wěn)定。這是因為，一方面疏水改性的纖維素醚除了和基礎(chǔ)漆中的保護膠發(fā)生物理交聯(lián)外，它和能和乳液粒子發(fā)生締合作用，相對羥乙基纖維素醚，其分子鏈在基礎(chǔ)漆中的自由移動度較低，不論是在造粒還是在儲存過程中，疏水改性纖維素醚分子鏈滲出到連續(xù)線中的量較少；另一方面，由于疏水基團的存在，疏水改性纖維素醚與保護膠?發(fā)生交聯(lián)的程度沒有羥乙基纖維素醚和Laponit交聯(lián)的程度高。對于羥乙基纖維素醚
，其分子量越低，多彩涂料的起始粘度越高，且粘度的后增稠情況越明顯羥乙基纖維素醚/特質(zhì)粘度的水包水多彩涂料是目前使用體系
，羥乙基纖維素醚、乳液和特質(zhì)粘土是這個體系中重要的三個成分，對多彩涂料的生產(chǎn)、儲存穩(wěn)定、施工性能及效果可起到?jīng)Q定性影響。
資料來源：山東阜盈生物科技有限公司生產(chǎn)羥丙基甲基纖維素研發(fā)、生產(chǎn)
聯(lián)系我們
座機：0531-80965865
電話：13645315689（同微信）
地址：山東省淄博高青臺灣工業(yè)園區(qū)
? 山東阜盈生物科技有限公司 版權(quán)所有 魯ICP備15004530號 sitemap xmlmap 羥丙基甲基纖維素,羥乙基纖維素,羥乙基纖維素,HEC,HPMC,山東纖維素廠家
